杭打キング



杭施工精度管理システム

「杭打キングPLUS」

工程毎の計測管理を可能

  • お望みの精度に対し、精度管理をご提案
  • 史上最高精度の測量機器使用

杭施工精度管理システム「杭打キングPLUS」

- 計測・誘導機能を集約し、削孔時から使える -



- 「杭打キングPLUS」システムとは -

㈱鴻池組、㈱きんそくと共同で、基礎杭の杭施工精度管理システム『杭打キングPLUS』を開発しました。

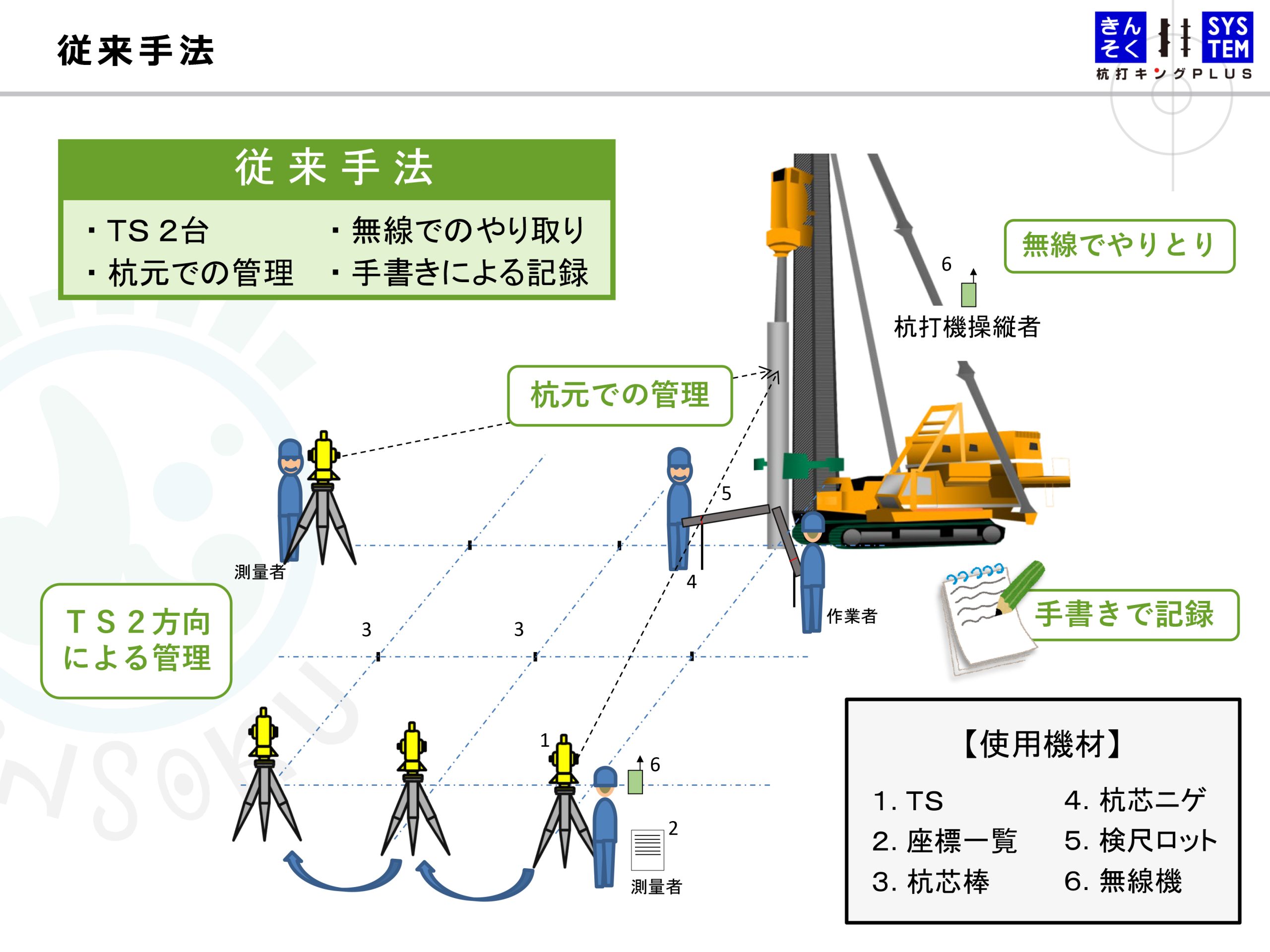

この精度管理システム『杭打キングPLUS』は、㈱きんそくが2018年に開発した「杭打キング」をベースに機能の拡充・改良を図ったものです。杭工事は、施工後の出来形確認や不具合の修正が難しいことから、徹底した施工精度の確保や工事記録の作成が不可欠であることに加え、逼迫する労働力不足を補うため、省力化工法の導入等による生産性向上が求められます。当システムは、このような状況に対処するため開発されたもので、カメラ付き自動追尾型トータルステーションを用いた新たな杭施工精度管理システム『杭打キングPLUS』です。単機能からなる従来の杭施工精度管理システムとは異なり、「杭芯計測」「杭計測(水平・傾斜)」「杭打機誘導」「杭深度計測」などの機能を当システムに集約しています。従来のシステムでは対応できなかった削孔時からの工程毎の計測管理を「杭打キングPLUS」では可能にしました。


・「杭打キングPLUS」NETIS情報はこちら
・「杭打キングPLUS」パンフレットはこちら
・「杭打キングPLUS」Ver.2.2 パンフレットはこちら

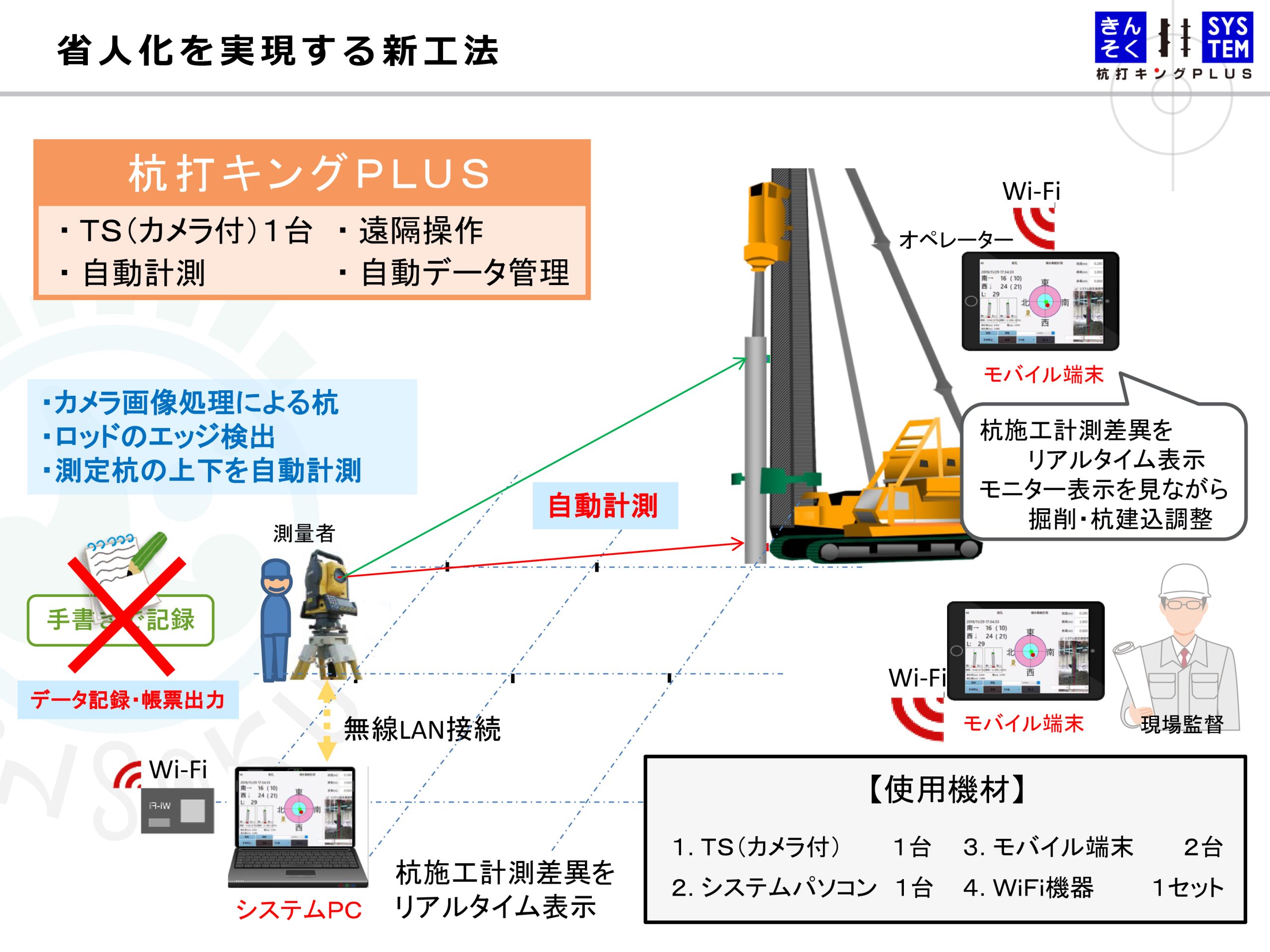

- TS1方向から位置と鉛直度の管理、リアルタイムに共有できる -

杭施工精度管理システム「杭打キングPLUS」では画像処理技術により、TS1方向から位置と鉛直度の計測・管理が行えます。また、リアルタイムに共有可能です。
杭施工精度管理システム「杭打キングPLUS」では、工事進捗と共に精度の確認を遠隔地からリアルタイムで行えます。


- 計測データを工程毎に管理、出来形を出力できる -

杭施工精度管理システム「杭打キングPLUS」では、計測計測データを出来形図・数値データで出力できます。


杭施工精度管理システム「杭打キングPLUS」では、計測結果を工程毎に登録することで、施工管理・品質管理にデータを活かせます。


- 「杭打キングPLUS」最新Ver.2.2について -


「杭打キングPLUS」システム対応状況

計測対象 対応 備考
攪拌翼 削孔時
オールケーシング 削孔時
鋼管杭
PC杭
継手付きの杭 ※継手を端にしない向きでのみ計測可能
鋼矢板 × 現状非対応
斜杭 × 現状非対応
鉄筋かご × 現状非対応

「杭打キングPLUS」使用実績(エリア)


- 杭施工精度管理システム『杭打キング PLUS』の主な機能・特長 -

①杭芯計測
タブレット上で管理対象の杭番号を選択することで、事前に入力した杭芯の設計座標に向かって トータルステーションが自動で旋回。タブレットに表示されたカメラ画像を確認しながら、プリズムを用いて杭芯を一人で計測することが可能。

②杭計測

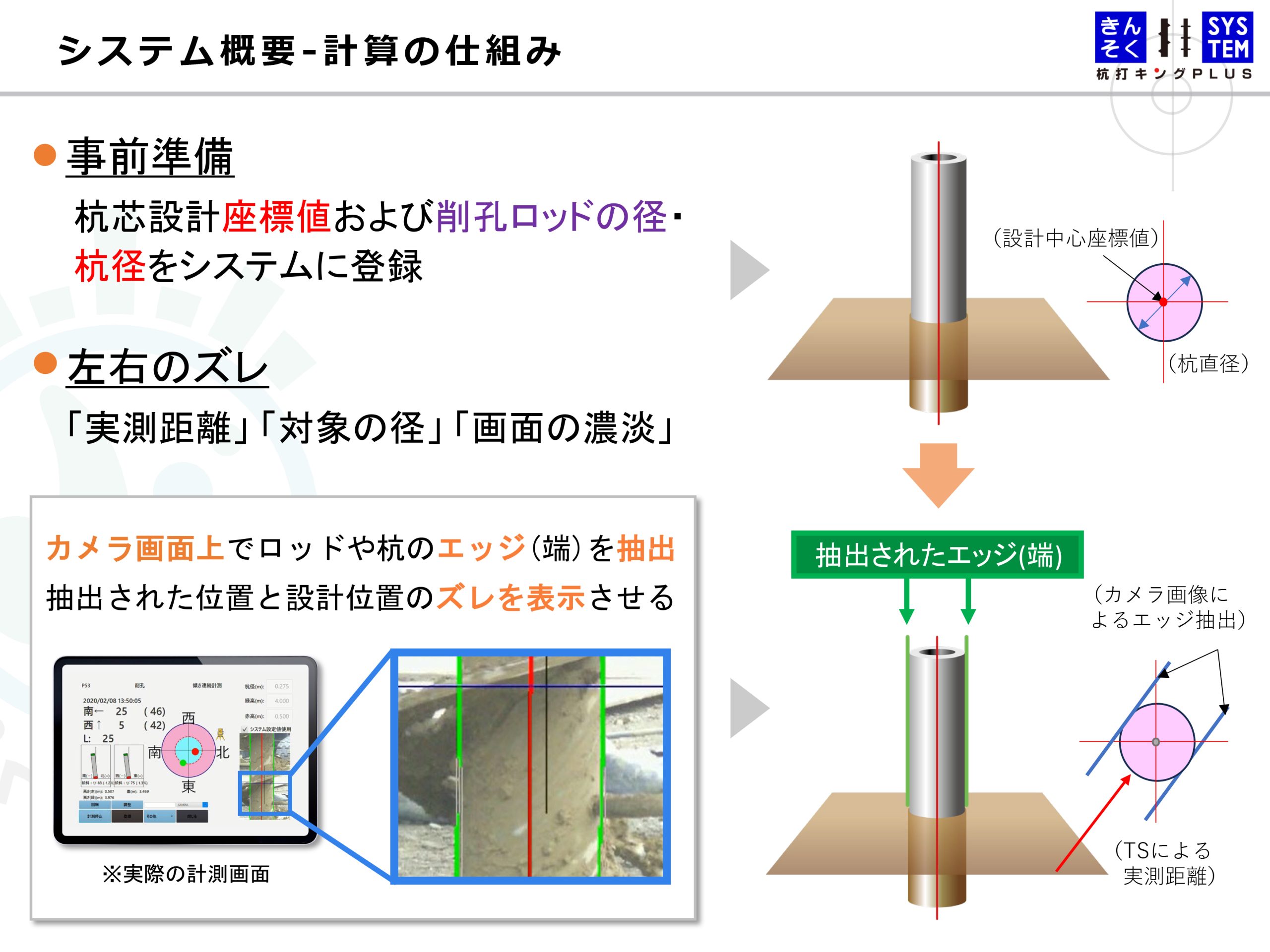

「杭番号」「施工工程」「計測モード」について、それぞれ選択することにより施工精度の自動計測を開始。従来のレーザー光照射に加え、カメラ画像によるエッジ検出を用いて杭の水平位置および傾斜を計測することで、計測時間を大幅に短縮。

③杭打機誘導
トータルステーション内蔵カメラで杭打機リーダー上部をターゲットとして追尾計測し、目的の 杭位置までの距離・方向を表示して誘導。目的地までの距離に応じて「遠距離誘導」「近距離誘導」のモード選択が可能。

④杭深度計測
削孔時および杭埋設時、杭打機に設置したマーカーのレベル測定を行うことで、事前に入力した先端までの距離情報を基に深度を計測。

- 計測・誘導機能を集約し、削孔時から使える -


「杭打キングPLUS」についてのお問合せ先
営業本部 マーケティング部 藤田 昂士
電話:075-682-7730 メール:ko_fujita@kinsoku.net

- 新たな協力会社を募集中 -

この「杭打キングPLUS」システムを全国に広めるため協力会社様を募集しております。新しい事業展開の実施等を検討中の方、きんそくがサポートさせて頂きます。ご連絡をお待ちしております。

「杭打キングPLUS」協力会社についてのお問合せ先
商品部 山田 泰史
電話:075-682-7730
