杭施工管理自動化システム「杭打キングPLUS」

—計測・誘導機能を集約し、削孔時から使える-
 ㈱鴻池組、㈱きんそくと共同で、基礎杭の施工管理自動化システム『杭打キングPLUS』を開発しました。
このシステムは、㈱きんそくが2018年に開発した「杭打キング」をベースに機能の拡充・改良を図ったものです。
杭工事は、施工後の出来形確認や不具合の修正が難しいことから、徹底した施工精度の確保や工事記録の作成が不可欠であることに加え、逼迫する労働力不足を補うため、省力化工法の導入等による生産性向上が求められます。当システムは、このような状況に対処するため開発されたもので、カメラ付き自動追尾型トータルステーションを用いた新たな杭施工管理自動化システムです。単機能からなる従来の杭施工管理システムとは異なり、「杭芯計測」「杭計測(水平・傾き)」「杭打機誘導」「杭深度計測」などの機能を当システムに集約しています。さらに従来のシステムでは対応できなかった削孔時からの計測管理を可能にしました。


◇動画から「杭打キングPLUS」のシステム動作の動画を確認できます
(ナレーション音あり)

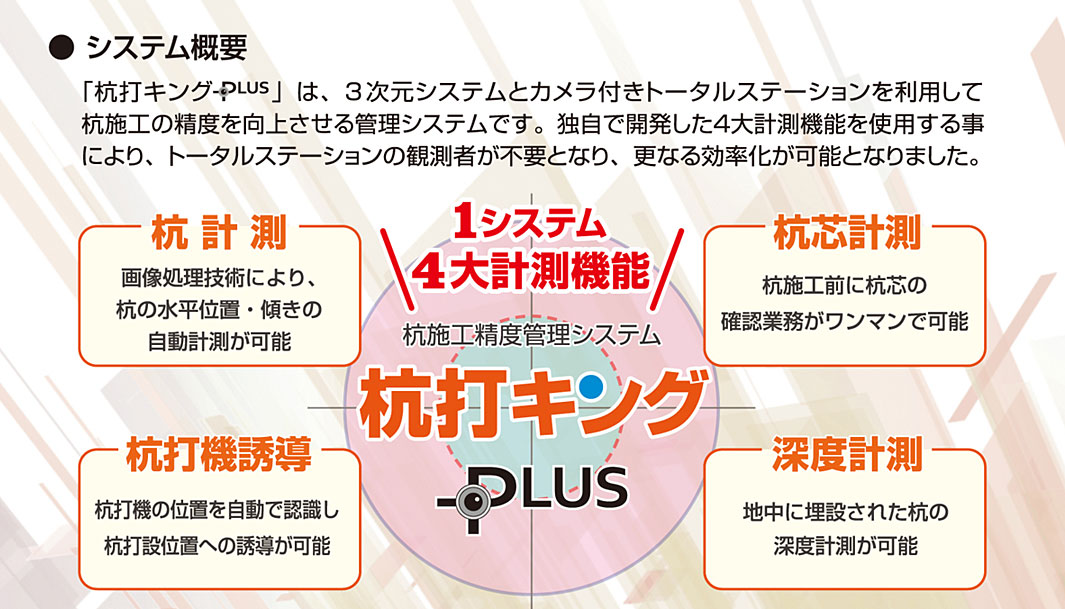

『杭打キング PLUS』の主な機能・特長は以下の通りです。

①杭芯計測
タブレット上で管理対象の杭番号を選択することで、事前に入力した杭芯の設計座標に向かって トータルステーションが自動で旋回。タブレットに表示されたカメラ画像を確認しながら、プリ ズムを用いて杭芯を一人で計測することが可能。

②杭計測
「杭番号」「施工工程」「計測モード」について、それぞれ選択することにより施工精度の自動計測を開始。従来のレーザー光照射に加え、カメラ画像による工ッジ検出を用いて杭の水平位置お よび傾きを計測することで、計測時間を大幅に短縮。

③杭打機誘導
トータルステーション内蔵カメラで杭打機リーダー上部をターゲットとして追尾計測し、目的の 杭位置までの距離・方向を表示して誘導。目的地までの距離に応じて「遠距離誘導」「近距離誘 導」のモード選択が可能。

④杭深度計測
削孔時および杭埋設時、杭打機に設置したマーカーのレベル測定を行うことで、事前に入力した 先端までの距離情報を基に深度を計測。

沢山の方々の協力を得て「杭打キングPLUS」を世に送り出す事ができたことにより、生産性向上、働き方改革の一助になればと考えております。関係者の皆様に心より感謝申し上げます。





「杭打キングPLUS」についてのお問合せ先
商品開発事業部 岡田 真理子
電話:075-682-7730



「杭打キングPLUS」新システムリリースに伴い
—新たな協力会社を募集中-

この「杭打キングPLUS」システムを全国に広めるため協力会社様を募集しております。新しい事業展開の実施等を検討中の方、きんそくがサポートさせて頂きます。ご連絡をお待ちしております。

「杭打キングPLUS」協力会社についてのお問合せ先
商品開発事業部 山田 泰史
電話:075-682-7730
